도광판(LGP)의 원리: 얇은 패널 안에서 빛을 균일하게 퍼뜨리는 기술

이미지출처 : Rnoda Tech

도광판이란 무엇이며 왜 중요한가

우리가 매일 마주하는 스마트폰, 노트북, 그리고 얇은 평판 조명 뒤에는 빛을 마술처럼 다루는 핵심 부품이 있습니다. 바로 도광판(Light Guide Plate, LGP)입니다. 도광판은 점이나 선 형태의 광원(LED)에서 나오는 빛을 면 전체로 고르게 퍼뜨려주는 투명한 아크릴 판을 말합니다. 과거의 TV나 모니터는 뒤쪽에 거대한 형광등을 배치해야 했기에 두께가 매우 두꺼웠지만, 도광판 기술의 발전으로 오늘날 우리는 종이처럼 얇은 디스플레이와 조명 기구를 사용할 수 있게 되었습니다.

도광판의 핵심 가치는 효율성과 심미성에 있습니다. 아주 적은 수의 LED만 사용하고도 화면 전체를 밝고 균일하게 비출 수 있기 때문에 에너지 소비를 획기적으로 줄여줍니다. 또한, 빛을 부드럽게 확산시켜 눈의 피로를 덜어주는 역할도 합니다. 현대 공간 디자인에서 슬림한 인테리어 조명이 각광받는 이유는 바로 이 도광판 기술 덕분이라고 해도 과언이 아닙니다.

도광판이 빛을 퍼뜨리는 원리

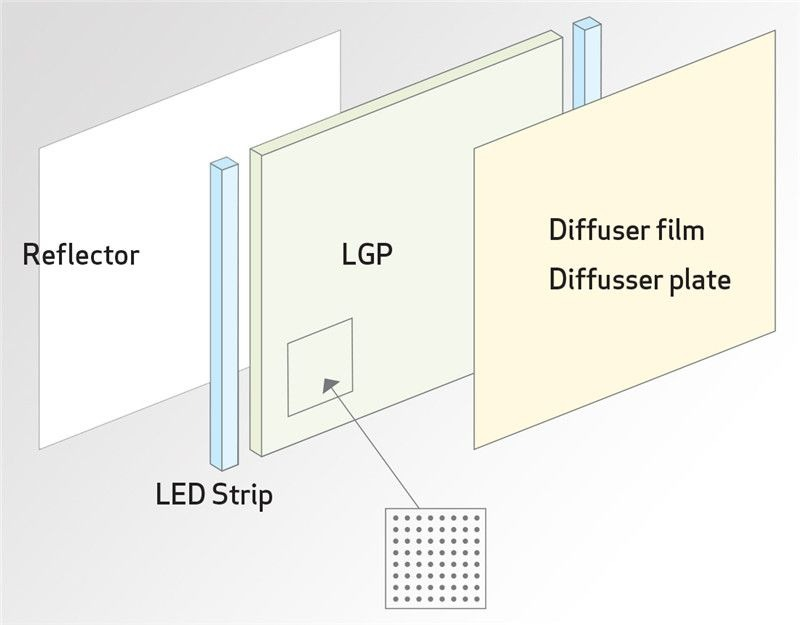

도광판의 작동 원리는 빛의 굴절과 반사라는 기초 물리 법칙에 기반합니다. 투명한 아크릴 판의 측면에서 LED 빛을 쏘면, 빛은 판 내부에서 전반사 현상을 일으키며 나아갑니다. 이때 판의 뒷면에는 아주 미세한 패턴들이 새겨져 있는데, 이 패턴들이 빛의 경로를 방해하여 빛을 정면으로 굴절시키게 됩니다. 이렇게 굴절된 빛이 판의 앞면을 뚫고 나오면서 우리 눈에는 면 전체가 고르게 빛나는 것처럼 보이게 됩니다.

이 패턴을 만드는 기술이 도광판의 품질을 결정합니다. 과거에는 인쇄 방식으로 점을 찍었지만, 최근에는 레이저를 이용해 아주 정밀한 홈을 파거나 금형 자체에 패턴을 새기는 방식을 사용합니다. 패턴의 밀도는 광원에서 멀어질수록 더 촘촘하게 배치되는데, 이는 광원 근처는 밝고 먼 곳은 어두워지는 현상을 방지하기 위한 정교한 설계입니다.

도광판의 다양한 종류와 특성

도광판은 제작 방식과 형태에 따라 몇 가지 유형으로 나뉩니다. 각 유형은 사용 목적과 비용에 따라 선택이 달라집니다.

• 인쇄형 도광판: 아크릴 판 위에 빛을 반사하는 잉크로 점을 찍는 방식입니다. 제작 비용이 저렴하여 보급형 광고판이나 저가형 조명에 많이 사용되지만, 시간이 지나면 잉크가 변색되거나 벗겨질 우려가 있습니다.
• 레이저 패턴형 도광판: 레이저를 사용하여 아크릴 표면에 미세한 홈을 파는 방식입니다. 가장 대중적이고 품질이 우수합니다. 빛의 균일도가 매우 높고 내구성이 강해 TV나 프리미엄 조명기구에 주로 쓰입니다.
• V커팅형 도광판: 다이아몬드 커터로 아크릴 뒷면에 V자 모양의 홈을 깊게 파는 방식입니다. 빛의 전달 효율이 매우 좋아 대형 면광원을 만들 때 유리합니다.
• 무점 도광판: 특별한 패턴 없이 아크릴 내부의 나노 입자를 분산시켜 빛을 퍼뜨리는 방식입니다. 패턴이 보이지 않아 아주 깔끔한 외관을 자랑하며, 최근 고급 인테리어 조명 시장에서 주목받고 있습니다.

일상 속 도광판 활용 사례

우리는 생각보다 훨씬 자주 도광판을 접하고 있습니다. 실생활에서 도광판이 활용되는 대표적인 분야는 다음과 같습니다.

• 슬림 LED 평판 조명: 사무실 천장에서 흔히 볼 수 있는 얇은 사각형 조명입니다. 기존 형광등 기구보다 얇고 눈부심이 적어 시력 보호에 효과적입니다.
• 디지털 사이니지 및 광고판: 백화점이나 지하철역의 화려한 광고판 뒷면에는 항상 도광판이 들어있습니다. 얇은 두께 덕분에 벽면에 밀착 설치가 가능합니다.
• 가전제품 인터페이스: 냉장고나 세탁기의 조작부 버튼이 은은하게 빛나는 것 역시 도광판 기술이 적용된 사례입니다.
• 인테리어 포인트 조명: 최근 유행하는 아크릴 무드등이나 슬림한 선반 조명 등에도 이 기술이 활용되어 고급스러운 분위기를 연출합니다.

도광판 선택 및 관리를 위한 전문가의 조언

도광판을 직접 구매하거나 설치할 때 고려해야 할 몇 가지 실용적인 팁이 있습니다. 첫째, ‘빛의 균일도’를 확인해야 합니다. 저품질 도광판은 광원 근처만 밝고 중앙은 어두운 ‘핫스팟’ 현상이 발생하기 쉽습니다. 제품 사양에서 ‘균일도 85% 이상’인지 확인하는 것이 좋습니다.

둘째, 재질을 확인하세요. 아크릴은 시간이 지나면 황변(노랗게 변하는 현상)이 발생할 수 있습니다. 자외선 차단 코팅이 되어 있거나, 황변 방지 처리가 된 고품질 아크릴(PMMA) 소재를 선택하는 것이 장기적으로 비용을 아끼는 길입니다.

셋째, 청소 시 주의사항입니다. 도광판은 표면의 미세한 패턴이 생명입니다. 일반 유리 세정제나 알코올을 직접 뿌리면 패턴이 손상되거나 아크릴에 미세한 균열(크랙)이 생길 수 있습니다. 부드러운 극세사 천에 물을 살짝 묻혀 가볍게 닦아내는 것만으로 충분합니다.

도광판에 대한 흔한 오해와 진실

도광판에 대해 사람들이 자주 오해하는 부분들이 있습니다. 그 진실을 파헤쳐 보겠습니다.

오해: 도광판은 무조건 두꺼울수록 밝다.

진실: 그렇지 않습니다. 도광판의 밝기는 두께가 아니라 내부 패턴의 정밀도와 LED 광원의 출력에 좌우됩니다. 오히려 얇은 도광판을 정밀하게 설계하는 것이 더 고난도의 기술입니다.

오해: 도광판은 깨지기 쉽다.

진실: 도광판은 주로 PMMA(아크릴) 소재로 만들어집니다. 유리보다 가볍고 충격에 강하지만, 날카로운 물체에 긁히면 빛이 굴절되는 경로가 망가져 밝기가 불균일해질 수 있습니다. 깨지는 것보다 ‘스크래치’를 주의해야 합니다.

오해: 도광판이 있으면 전기를 더 많이 먹는다.

진실: 도광판 자체가 전기를 쓰는 것이 아니라, 그 안으로 빛을 쏘는 LED가 전기를 사용합니다. 도광판은 LED의 빛을 효율적으로 확산시켜 적은 전력으로도 넓은 면적을 밝게 하므로, 오히려 일반 조명보다 에너지 효율이 월등히 높습니다.

비용 효율적인 도광판 활용 전략

도광판을 활용한 인테리어나 프로젝트를 계획 중이라면 다음의 전략을 고려해 보세요.

첫째, DIY 조명 제작 시에는 저렴한 ‘인쇄형’보다는 조금 가격이 나가더라도 ‘레이저 패턴형’을 선택하세요. 초기 비용은 조금 더 들지만, 밝기가 고르게 유지되어 만족도가 훨씬 높고 교체 주기가 길어집니다.

둘째, 빛의 손실을 최소화하는 구조를 설계하세요. LED와 도광판의 접합부에 빛이 새어 나가지 않도록 알루미늄 프로파일을 사용하여 빛을 가두어 주는 것이 중요합니다. 이 작은 장치 하나가 조명의 밝기를 20% 이상 향상시킬 수 있습니다.

셋째, 중고 제품 활용 시 주의하세요. 디스플레이에서 추출한 도광판은 패턴이 특정 모델에 최적화되어 있습니다. 이를 다른 용도로 재활용할 경우 빛이 고르게 퍼지지 않을 확률이 높으니, 가급적 용도에 맞는 새 제품을 구매하는 것이 정신 건강에 좋습니다.

자주 묻는 질문과 답변

질문: 도광판이 갑자기 어두워졌습니다. 고장인가요?

답변: 도광판 자체는 수동적인 부품입니다. 갑자기 어두워졌다면 도광판이 아니라 도광판 측면에 빛을 쏴주는 LED 컨버터(안정기)나 LED 모듈의 수명이 다했을 가능성이 99%입니다. 먼저 전원 공급 장치를 점검해 보세요.

질문: 도광판을 직접 재단해서 사용해도 되나요?

답변: 가능은 하지만 추천하지 않습니다. 레이저 패턴은 도광판의 크기와 광원의 위치에 맞춰 정밀하게 설계되어 있습니다. 임의로 자르면 패턴의 밀도가 깨져 빛이 얼룩덜룩하게 나오게 됩니다. 반드시 필요한 크기에 맞는 제품을 주문 제작하는 것이 좋습니다.

질문: 황변 현상을 막을 방법은 없나요?

답변: 완벽하게 막기는 어렵지만, 직사광선이 닿는 곳을 피하고 열이 많이 발생하는 곳에 설치하지 않으면 황변 속도를 늦출 수 있습니다. LED에서 발생하는 열을 잘 배출할 수 있도록 알루미늄 방열판과 함께 설치하는 것이 가장 좋은 예방책입니다.

도광판 기술의 미래 전망

도광판 기술은 단순히 평면을 밝히는 단계를 넘어 진화하고 있습니다. 최근에는 빛의 방향을 자유자재로 조절하는 나노 패턴 기술이 도입되어, 특정 각도에서만 화면이 보이게 하는 보안 필름이나, 3D 입체 영상을 구현하는 도광판 기술까지 연구되고 있습니다. 또한, 유연하게 휘어지는 플렉시블 도광판이 개발되면서 곡면 형태의 디스플레이나 웨어러블 기기에도 도광판이 적용되기 시작했습니다. 우리가 매일 마주하는 이 투명한 판은 앞으로 더욱 얇고, 밝고, 스마트하게 변화하며 우리 삶의 질을 높여줄 것입니다.
