전반사(TIR) 광학의 이해: 빛이 렌즈와 도광판 안에 갇혀 이동하는 이유

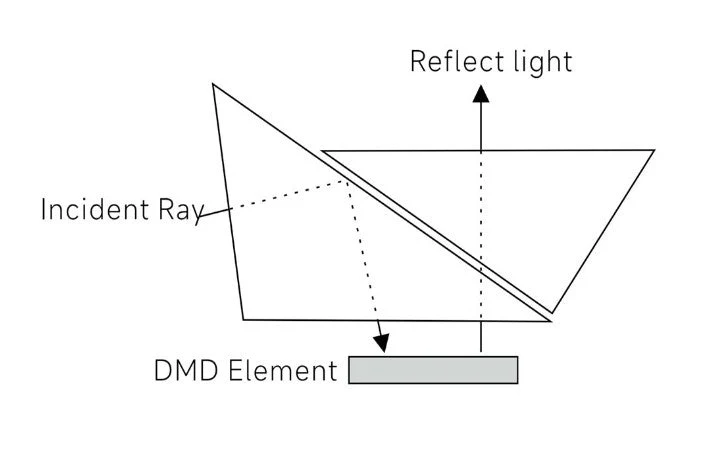

이미지출처 : sicube

전반사 원리로 빛을 자유자재로 다루는 법

우리가 매일 사용하는 스마트폰 화면, 밤하늘을 밝히는 가로등, 그리고 초고속 인터넷을 가능하게 하는 광케이블까지, 이 모든 기술의 핵심에는 ‘전반사(Total Internal Reflection, TIR)’라는 물리적 현상이 숨어 있습니다. 전반사는 빛이 서로 다른 매질을 통과할 때 특정 조건에서 밖으로 나가지 않고 완전히 튕겨 나오는 현상을 말합니다. 이 마법 같은 현상을 이해하면 빛을 원하는 곳으로 손실 없이 전달하거나, 좁은 공간에서 빛을 확산시키는 광학 설계의 원리를 깨달을 수 있습니다.

전반사가 발생하는 과학적 원리

전반사를 이해하기 위해서는 먼저 빛의 굴절을 알아야 합니다. 빛은 공기 중에서 물이나 유리 같은 밀도가 높은 매질로 들어갈 때 꺾이게 됩니다. 이를 굴절이라고 합니다. 반대로 유리 내부에서 공기 중으로 빛이 나갈 때는, 빛이 꺾이는 각도가 변합니다. 이때 빛의 입사각이 ‘임계각’이라는 특정 각도보다 커지면, 빛은 더 이상 밖으로 나가지 못하고 유리 내부로 100% 반사되어 돌아옵니다. 이것이 바로 전반사입니다.

쉽게 말해, 빛이 밖으로 나가려는 성질을 억제하고 매질 내부에 가두어 이동시키는 ‘빛의 감옥’과 같은 원리입니다. 이 원리를 활용하면 빛을 잃어버리지 않고 수 킬로미터 떨어진 곳까지 보낼 수 있으며, 얇은 도광판 내부에서 빛을 골고루 퍼뜨려 화면 전체를 밝게 만들 수도 있습니다.

실생활에서 만나는 전반사 기술

전반사는 우리 주변 곳곳에서 빛의 효율을 극대화하는 데 사용되고 있습니다.

• 광통신: 광섬유 케이블은 유리 섬유 내부에서 빛을 전반사시켜 데이터를 빛의 속도로 전달합니다. 신호 손실이 거의 없어 전 세계를 연결하는 인터넷의 근간이 됩니다.
• 도광판: TV나 모니터의 액정 뒤에는 얇은 판이 들어 있습니다. LED에서 나온 빛을 도광판 내부에서 전반사시켜 화면 전체로 고르게 퍼지게 함으로써 균일한 밝기를 구현합니다.
• 내시경: 의학용 내시경은 빛을 굴곡진 체내로 전달하기 위해 다발로 묶인 광섬유를 사용합니다. 전반사 원리 덕분에 구부러진 통로를 지나도 빛이 손실되지 않고 선명한 영상을 전달합니다.
• 보석의 반짝임: 다이아몬드가 유독 빛나는 이유는 보석을 정교하게 깎아 내부로 들어온 빛이 전반사를 반복하며 밖으로 뿜어져 나오도록 설계했기 때문입니다.

도광판 설계 시 고려해야 할 핵심 요소

도광판을 활용한 조명이나 디스플레이를 설계하거나 선택할 때 알아두면 좋은 팁들이 있습니다. 빛을 효율적으로 관리하기 위해서는 재질의 굴절률과 표면 처리가 무엇보다 중요합니다.

• 재질 선택: 아크릴(PMMA)이나 폴리카보네이트는 굴절률이 높아 전반사를 유도하기 매우 적합한 소재입니다. 투명도가 높을수록 빛의 전달 효율이 좋아집니다.
• 표면 패턴 디자인: 전반사만 계속되면 빛이 끝까지 나가지 못하고 갇혀 있게 됩니다. 이를 방지하기 위해 도광판 바닥면에 미세한 도트 패턴을 인쇄하거나 레이저로 각인하여, 특정 위치에서 빛이 밖으로 나오도록 유도해야 합니다.
• 오염 방지: 전반사는 매질의 경계면에서 일어납니다. 따라서 도광판 표면에 지문, 먼지, 기름기가 묻으면 빛의 굴절 조건이 바뀌어 전반사가 깨지고 빛이 밖으로 새어 나갑니다. 이는 곧 밝기 저하로 이어지므로 항상 깨끗하게 유지하는 것이 중요합니다.

전반사에 관한 흔한 오해와 진실

많은 사람이 빛의 반사는 모두 거울과 같은 금속 반사판에서만 일어난다고 생각합니다. 하지만 전반사는 금속 없이도 유리나 플라스틱 자체의 성질만으로 일어나는 ‘손실 없는 반사’라는 점이 다릅니다. 일반적인 거울은 빛을 반사할 때 일부를 흡수하여 에너지를 잃지만, 전반사는 이론적으로 100% 반사하기 때문에 광학 효율이 극도로 높습니다.

또한, 전반사가 모든 각도에서 일어나는 것은 아닙니다. 오직 ‘임계각’보다 큰 입사각에서만 발생합니다. 따라서 빛을 원하는 방향으로 꺾으려면 렌즈나 프리즘의 각도를 매우 정밀하게 계산해야 합니다. 아주 작은 각도 오차만 있어도 빛이 의도한 경로를 이탈해 버리기 때문입니다.

비용 효율적인 광학 설계 방법

전문적인 광학 기기를 제작하거나 DIY 프로젝트를 진행할 때 비용을 절감하는 방법은 다음과 같습니다.

첫째, 기성품 프리즘 시트 활용입니다. 직접 유리를 깎는 것은 비용이 많이 듭니다. 시중에 판매되는 미세 패턴이 각인된 광학 필름을 사용하면 저렴한 비용으로도 높은 효율의 빛 확산 효과를 낼 수 있습니다.

둘째, 광원의 배치를 최적화하십시오. 빛이 너무 강하게 한곳으로 쏠리면 전반사 조건을 맞추기 어렵습니다. LED 확산 렌즈를 사용하여 빛을 미리 넓게 퍼뜨린 뒤 도광판으로 유도하면, 더 적은 수의 LED로도 넓은 면적을 밝힐 수 있습니다.

셋째, 반사 효율이 높은 소재를 뒷면에 부착하십시오. 도광판 뒤쪽에 흰색 반사 시트를 붙이면, 전반사를 벗어나 뒤로 나가는 빛을 다시 앞으로 반사시켜 전체적인 밝기를 10~20%가량 향상할 수 있습니다.

전문가가 전하는 광학 설계 조언

광학 설계 전문가들은 항상 ‘빛의 경로 추적(Ray Tracing)’을 강조합니다. 아무리 좋은 소재를 써도 빛이 어디로 가서 어디서 나갈지 계산하지 않으면 빛은 낭비됩니다. 최근에는 무료로 사용할 수 있는 광학 시뮬레이션 소프트웨어가 많습니다. 설계를 시작하기 전에 간단한 경로 시뮬레이션을 해보는 것만으로도 시행착오를 크게 줄일 수 있습니다.

또한, 환경의 영향을 간과하지 마십시오. 습도나 온도가 변하면 플라스틱의 굴절률이 미세하게 변할 수 있습니다. 야외용 조명이나 정밀 기기를 설계할 때는 온도 변화에 따른 굴절률 변화를 고려하여 설계 마진을 두는 것이 좋습니다.

자주 묻는 질문과 답변

질문: 전반사를 이용하면 빛을 영원히 가둘 수 있나요?

답변: 이론적으로는 가능하지만, 실제로는 재질 내부의 불순물에 의한 빛의 흡수와 산란 때문에 점차 에너지가 줄어듭니다. 그래서 광케이블도 일정 거리마다 신호를 증폭해주는 중계기가 필요합니다.

질문: 왜 물속에서 밖을 보면 하늘이 좁은 원 안에 갇혀 보이나요?

답변: 물 밖에서 들어오는 빛이 물 표면에서 전반사되어 밖으로 나가지 못하고 갇히기 때문입니다. 물의 굴절률 때문에 특정 각도 이상의 빛은 밖으로 나갈 수 없어, 원뿔 형태의 시야각 안에서만 외부 풍경이 보입니다.

질문: 렌즈를 닦을 때 알코올을 써도 되나요?

답변: 렌즈 표면에 코팅이 되어 있다면 주의해야 합니다. 코팅은 빛의 반사를 제어하는 역할을 하는데, 알코올이나 강한 세정제로 코팅이 벗겨지면 전반사 효율이 급격히 떨어지고 난반사가 발생하여 시야가 흐려질 수 있습니다.

전반사는 단순히 물리 법칙에 머물지 않고 우리 삶의 빛을 더 밝고 효율적으로 만들어주는 기술의 토대입니다. 이 원리를 조금만 이해하고 활용한다면, 가벼운 DIY 조명 제작부터 복잡한 광학 기기의 원리 파악까지 빛을 다루는 즐거움을 느낄 수 있을 것입니다.
